Styrsystem

Stegborgs styrsystem E2 är ett flexibelt och utbyggbart system till grupphissar om 8 st med 24-plan fullkollektiv.

Styrsystemet är modulärt uppbyggt med ett grundkort där expansionskort ansluts för önskade funktioner. Nedan visas de olika korten som kan kombineras för att anpassa objektet på bästa möjliga sätt. Mjukvaran kommer från märket Digisign och är väl beprövad och förfinad över tid. Löpande uppdateringar görs kontinuerligt för nya funktioner och styrsytemet är enkel att handha.

Styrsytem E2 - Front

    • Bakgrundsdbelyst display

    • Få knappar för enkelt handhavande

    • Härifrån kan alla inställningar göras

    • Felminne och status för enklare felsökning

    • Indikering för spänningar och CPU

Styrsytem E2 - Systemkort

    • Anslutning av 24V och batteribackup

    • 2 st CAN

    • 5 st potentialfria reläkontaktorer 230VAC/6A

    • 8 st 24V utgångar

    • 10 st expansionskontakter

Styrsytem E2 - CPU-kort

    • Hjärnan med alla styrsystemets parametrar

    • Kan enkelt uppdateras

    • Beprövad mjukvara från Digisign

Styrsytem E2 - Korgtaknod

    • Alla kontakter jackbara

    • 8 st 24V I/O

    • 2 st reläutgångar för dörrsyrning

    • 1 st reläutgång för korglyse

    • 1 st CAN till korgtablå

    • 1 st anslutning för positioneringsställ

    • Statusdioder

    • All elektronik skyddat på undersidan

Styrsytem E2 - Korgtablånod

    • 2 st CAN för våningsvisare/extra tablånod

    • 16 st anslutningar av knappar

    • Anslutning för safeline talenhet

    • Anslutning av parallell våningsvisar

    • Kvitterpip

Styrsytem E2 - Schaktnod

    • 2 st Nätverksuttag för anslutning av schaktstam

    • 1 st Revisionskort anslutning för nedersta anropet

    • 4 st I/O för knappar

    • 1 st Anslutning körhandtag grop

    • 8 st Utgångar för paralell våningsvisare

Styrsytem E2 - 230V-kort

    • 10 st 230VAC ingångar för säkerhetskrets

    • Övervakar enligt EN81-20

    • Display för visning av felkoder

Styrsytem E2 - Övervakningskort

    • För låg topp/grop

    • Övervakning av dörrzoner vid överkoppling av dörrar

    • Övervakning av GMV-NGV ventil

    • Utför ventiltest på A3-ventiler Reläkort

    • 8 reläutgångar 250VAC/6A

Styrsytem E2 - IO-kort

    • 8 negativa 24V IO, max 100mA ut

Styrsytem E2 - IO-kort flexibelt

    • 8 negativa/positiva utgångar med indikering

    • 24VDC max 100mA

Styrsytem E2 - Reläkort

    • 8 reläutgångar

    • Max 250VAC 6A

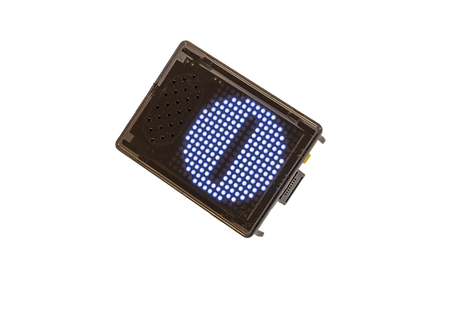

Styrsytem E2 - Våningsvisare

    • Display: 16x16 punkter

    • Färger: röd, blå & vit

    • Integrerad högtalare

    • μSD-kort 16bitwave ljudlagring

    • 4 st knappar/utgångar

    • Mått: 52 x 69 x 22 cm
